سوف اقوم باذن الله بشرح كافي لصيانة جميع انواع الباوري سبلاي المتعددة للرسيفر وشاشات lcd وغيرها
هناك العديد من أنواع SMPS في السوق وهو مستحيل بالنسبة لي ان اقومبتوضيح كل منهم. النقطة الأساسية هنا هي إرشادك إلى المساعدة
مع المخطط التخطيطي لـ SMPS ، بحيث بمجرد أن تفهم كيف تعمل
كل وظائف الدارة في الـSMPS لن يكون هناك مشكلة في
إصلاح جميع أنواع الـSMPS. العديد من انواع الـSMPS في السوق هي تماما
نفس الشيء ، فيما عدا أن البعض يستخدم مكونات أكثر بينما يستخدم البعض الآخر أقل
المكونات. بعض تصاميم الـSMPS أكبر في حين أن بعضها أصغر.
البعض يستخدام IC لتشغيل محول وضع التبديل في حين
البعض الآخر يستخدم إما الـ FET أو الترانزستور ثنائي القطب لدفع وضع التبديل
وهلم جرا. دعني أضعه في شرح بسيط "بمجرد أن تقوم
بفهم المبدأ الاساسي ستعرف الباقي ". هذا يعني أنها ليس كل ذلك
ضروري بالنسبة لك لفهم جميع تصاميم SMPS في السوق بالترتيب
بالنسبة لك لاستكشاف وإصلاحها.
عموما SMPS يتكون من حوالي 11 دائرة رئيسية من أجل تشكيل
مجموعة كاملة (الدائرة). يمكن أن يتسبب اي من هذه عطل في الدائرة
SMPS. الدوائر الرئيسية 11 و هي:
1. حماية المدخلات ودائرة تصفية (EMIInput Protection and EMI Filtering Circuit)
2. دائرة الجسر(Bridge circuit)
3. بدء وتشغيل الدائرة (Start up and Run DC circuit)
4. دائرة المذبذب(Oscillator circuit)
5. دائرة الجهد الناتج الثانوي(Secondary Output Voltage circuit)
6. دائرة أخذ العينات(Sampling circuit)
7. كشف الخطأ(Error Detection)
8. دائرة التغذية العكسية (Feedback circuit)
9. دائرة الحماية (Protection circuit)
10. دائرة الاستعداد(Standby circuit)
11.دائرة تصحيح معامل القدرة (Power Factor Correction (PFC) Circuit)

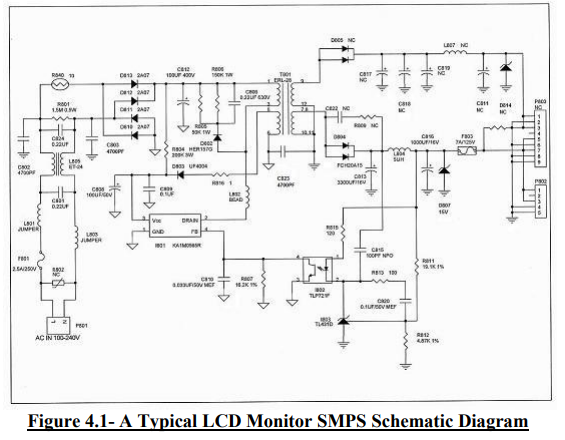

في هذا الموضوع ، لقد استخدمت باور سبلاي لشاشات LCD SMPS وغيرها من
الرسومات التخطيطية للمعدات كدليل لتوضيح كيفة سهولة
وظيفة هذه الدوائر وأسباب محتملة إذا كانت ستنهار.
1. حماية المدخلات ودائرة تصفية (EMIInput Protection and EMI Filtering Circuit):
هذه هي الدائرة الأولى حيث يدخل تزويد الباور سبلاي بالتيار المتردد 220 فولت AC SMPS. الى Varistor
يحمي R802 مصدر الطاقة من الفولتية المؤقتة الناتجة عن
الصواعق أو زيادة الطاقة. يوفر الفيوز F801 الحماية
ضد أخطاء الدائرة ويعزل الدائرة بشكل فعال من التيار المتردد
مصدر العرض. مكثفات C801 و C824 هي X مكثفات وتساعد على
تقليل الوضع التفاضلي EMI. المقاومات R801 تصريف C801 و
C824 على إزالة التيار المتردد ، ومنع صدمة المستخدم المحتملة. ملف L805 هو
ملف محث نمط مشترك ويساعد في ترشيح النمط الشائع من EMI
اقتران مرة أخرى إلى مصدر AC. C802 و C803 هما مكثفات Y
متصلا من خط / محايد على الأرضي للحد من الوضع المشترك EMI.
الثرمستور R840 يحد من التيار الداخلي الأولي للذروة التي رسمها
الدائرة عند بدء التشغيل.
2. دائرة الجسر(Bridge circuit):
تتكون دائرة تقويم الجسر من مقوم جسر (إما 4 صمامات ثنائية (دايود) فردية
أو مقوم حزمة واحد) ومكثف مرشح. وظيفة
مقوم جسر هو تحويل التيار المتردد لى جهد مستمر
ومكثف مرشح (عادة ما يكون بقيمة 220uf 400Volt)
لإزالة التموجات وهذا سيوفر مصدرا لطيفا للجهد المستمر
اللفة الأساسية من محول الطاقة وضع التبديل. بالنسبة للدول التي
تستخدام 220 إلى 240 فولت تيار متردد ، الجهد التي سوف تحصل علىه على وشك
300VDC وبالنسبة للبلدان التي تستخدم 110-120VAC ، الجهد DC ذلك
سوف تحصل على حوالي 150 إلى 160 VDC. الجهد DC الذي تحصل عليه هو
قياس عبر الرجلين الاثنين من مكثف مرشح باستخدام المتعدد.
في بعض تصميمات الباور سبلاي ، يمكنك أن ترى أن هناك مكثفات
متصلة عبر كل صمام ثنائي في مقوم الجسر كما رأينا من الشكل
4.4. وظيفة المكثفات هي كبت إشارات التداخل
ولدت من الثنائيات المعدلة. موضحة في الدائرة التالية
يتم تقليل التلوث الرئيسي غير المتناظر عن طريق إدخال C823
(الشكل 4.3) بين المدخل الأولي (الجانب الساخن) والمدخل الثانوي
(موقع بارد) من التيار الكهربائي. هذا المكون (مكثف) في بعض الأحيان
يمكن العثور علىه موازٍ مع مقاومة آخرى مطلوبة لإرضائه
متطلبات العزل الرئيسية.
إذا تم تقصير مقوم الجسر ، فسوف ينفجر المصهر الرئيسي بالتأكيد. في
في بعض الحالات ، يمكن أن يتسبب أيضًا تلف في طاقة IC ، والطاقة FET و
المكونات المقابلة لتفجير كذلك. إذا كانت قيمة مكثف الترشح
انخفضت قطرات ، دارة مفتوحة أو قيمة ESR عالية ، قد تسبب
أعراض للطاقة ، وميض الطاقة أو الجهد غير المستقر في الجانب الثانوي.
إذا كنت تقوم بإصلاح CRT Monitor / TV ، ستلاحظ أن الشاشة
على جانبي اليمين واليسار على "موجات" السباحة عبر الشاشة
عموديا.
3. بدء وتشغيل الدائرة (Start up and Run DC circuit):
تتكون هذه الدائرة عادة من واحد إلى ثلاثة مقاومات أوم عالية (عادة
من 47K أوم إلى عدة مئات من الكيلومترات أوم) وترتبط بين
خط الجهد 300VDC وإدخال إمدادات الطاقة IC. بعد 300
يمر VDC من خلال مقاومات بدء التشغيل ، وسوف ينخفض الجهد إلى حوالي 16
VDC (يعتمد جهد بدء التشغيل على نوع تصميم SMPS) وهذا
الجهد هو استخدام نبضة على المذبذب في IC السلطة في المرة الأولى.
بعد بدء النبضة ، حتى إذا تمت إزالة المقاومات بدء التشغيل ، و
سيستمر العرض في العمل لأنه يحصل الآن على الإمداد منه
مصدر آخر وهو اللف الثانوي (في الجانب الأساسي)
ينظر في الشكل 4.5. وهذا ما يسمى دائرة DC تشغيل. كما مرشح كبير
مكثف تصريف الطاقة IC يتطلب الجهد الإضافي للحفاظ على
عملية مستقرة وبالتالي دارة إضافية ، أي يتم توفير دائرة تشغيل DC ل
IC السلطة من اللف الثانوي بحيث الدائرة (الجهد
تصبح مستقرة). وهو يتألف من المقاوم (R816) لمنع الذروة
تصحيح المسامير ، الصمام الثنائي (D803) ، لتصحيح الإشارة الواردة
من المحول الذي تم صقله بواسطة C808 لإعطاء DC
مستوى.
